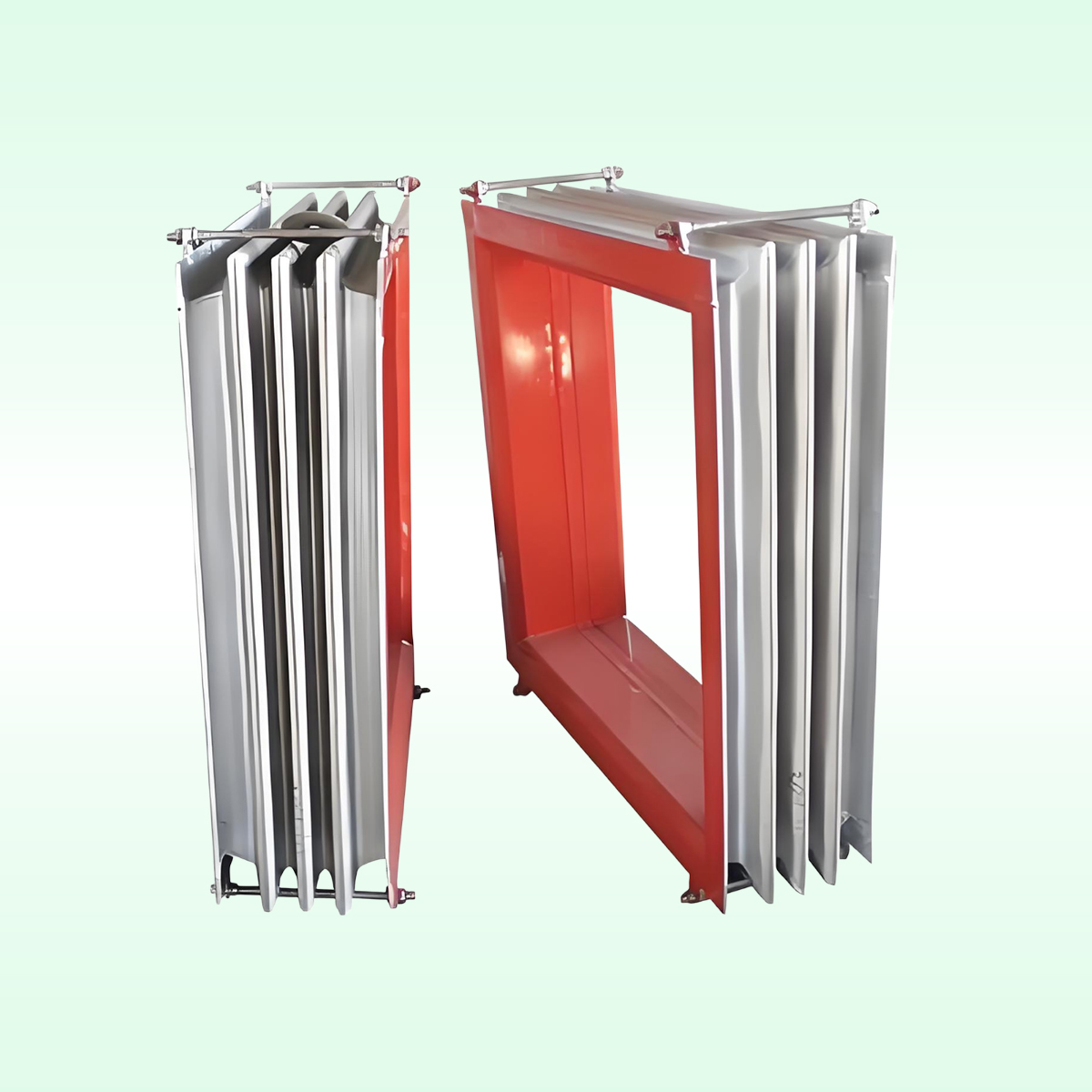

矩形金属波纹补偿器

核心定位：烟风煤粉/矩形风道系统位移补偿专用元件 | 符合GB/T 12777-2019、DL/T 1445-2015标准

核心产品分类
产品类型	核心结构特点	补偿功能	适用场景
单式轴向型（通用款）	单段波纹管+两端矩形法兰/端框，可选限位拉杆	以轴向位移补偿为主，兼容少量角向位移	短距离直连矩形风道、常规通风除尘管道，结构最简、性价比最高
复式拉杆型	两段波纹管+中间连接框+万向限位拉杆	轴向+大横向位移补偿，不受管道方向限制	L型/Z型管道拐弯处、长距离架空风道、需大横向补偿的复杂管系，行业最常用大补偿量款
铰链型	单段波纹管+平面铰链转动机构	单平面内角向位移补偿	大口径高温烟道、管道拐弯处，需多组配对使用吸收三维位移
万向铰链型	单段波纹管+十字万向铰链机构	多平面内角向位移补偿	复杂空间管系、大跨度架空矩形管道，适配多方向变形场景
内衬耐磨/防腐型	基础补偿结构+内衬耐磨钢板/衬胶/衬四氟/耐火保温层	同对应结构补偿功能，新增强耐磨、耐腐蚀、耐高温能力	电厂脱硫脱硝湿烟气、高粉尘冶金烟道、垃圾焚烧高温烟气管道
负压防失稳型	波纹管内置加强筋/外加强圈+防失稳结构	同对应结构补偿功能，强化抗外压失稳能力	布袋除尘入口、引风机进口等负压风道、真空输送管道

矩形金属波纹补偿器（又称矩形金属波纹管膨胀节），是专为矩形截面管道设计的柔性位移补偿核心元件，依托薄壁金属波纹管的弹性变形特性，有效吸收管道因热胀冷缩、机械振动、安装偏差、地基沉降产生的轴向、横向、角向及组合三维位移，同时兼具减震降噪、降低管道系统应力、保护设备接口的核心功能。

产品核心由奥氏体不锈钢波纹管（弹性补偿主体）、矩形端框/连接法兰、导流筒、限位拉杆、加强筋/防失稳结构等部件组成，无需管道变径即可直接对接矩形风道/烟道，大幅降低系统风阻与安装成本，是电力、冶金、建材、化工、市政环保等行业矩形管道系统不可或缺的关键部件。

核心产品优势

完美适配矩形截面

无需管道变径，直接对接任意长宽比的矩形风道/烟道，大幅降低系统风阻与安装成本，适配非标矩形管道统热应力。

多维度大位移补偿

多波柔性结构设计，可同时吸收轴向、横向、角向多维度位移，补偿量可按需定制，有效消解管道热应力。

宽工况适配能力

适配-20℃~1100℃温度范围、真空(-0.1MPa)~PN1.0MPa压力工况，可定制耐磨、防腐、耐高温结构，覆盖绝大多数烟风、除尘、废气处理场景。

抗失稳结构设计

针对大口径、负压工况，内置加强筋、外加强圈结构，有效防止波纹管受压/受负压失稳吸瘪，运行稳定性强。

抗冲刷耐磨设计

可配套内衬耐磨导流筒、耐磨衬板，有效抵御含尘烟气高速冲刷，大幅延长产品使用寿命，适配高粉尘工况。

安装维护便捷

法兰/焊接双连接方式可选，工厂预制整体出厂，现场无需复杂加工，适配新建管道与旧管改造项目。

全场景定制化能力

可根据用户需求定制任意截面尺寸、材质、补偿量、结构形式，完美匹配非标管道与特殊工况需求。

参数项目	通用规格范围	极限定制范围	执行标准与备注
公称截面尺寸(宽A×高B)	200×200mm ~ 4000×6000mm	100×100mm ~ 6000×10000mm	覆盖常规矩形风道全尺寸需求，长宽比≤5:1，超比例需专项加强设计
额定工作压力(PN)	真空(-0.1MPa) ~ PN1.0MPa	真空(-0.1MPa) ~ PN1.6MPa	符合GB/T 1048压力等级标准，烟风管道常用PN0.05~PN0.25MPa
工作温度范围	-20℃~450℃（304不锈钢）；-20℃~1100℃（310S耐热钢）	-196℃~1200℃（特种合金定制）	高温工况需配套内衬耐火保温层，低温工况需选用超低碳不锈钢
单波轴向补偿量	5mm~30mm（按波高分级）	定制可达50mm	常用波高规格：100/150/200/250/300mm，符合DL/T 1445标准功能
总轴向补偿量	10mm~300mm（按波数分级）	定制可达600mm	用波数：1~12波，可按需增减
横向补偿量	±10mm~±200mm	定制可达±400mm	复式拉杆型补偿量显著优于单式结构，与波纹管间距正相关
角向补偿量	±1°~±15°	定制可达±30°	铰链/万向型专用参数，多组配对可放大补偿效果
疲劳寿命	≥1000次循环（额定工况）	定制可达5000次循环	符合GB/T 12777-2019疲劳试验标准，高温工况寿命相应下调
密封性能	1.5倍额定压力保压30min无渗漏、无塑性变形	同左	100%出厂水压/气密性试验检测，负压工况需做真空保压试验
连接方式	矩形法兰连接（国标/电力行业标准）、焊接连接	定制活套法兰、沟槽连接	法兰尺寸符合DL/T 1445、GB/T 9113相关标准
核心执行标准	GB/T 12777-2019《金属波纹管膨胀节通用技术条件》、DL/T 1445-2015《电站烟风煤粉管道波纹补偿器》、JB/T 10617-2006《矩形金属波纹膨胀节》	可适配ASME B31.3国际标准

安装前准备

型号与方向核对：严格核对补偿器的截面尺寸、法兰规格、波数、补偿量、材质，必须与设计图纸完全一致；核对介质流向标识，带导流筒的补偿器必须按流向安装，严禁装反；矩形补偿器有明确方向性，严禁旋转90°安装，避免螺栓孔错位。
外观与结构检查：开箱后检查产品外观，波纹管表面无划伤、凹陷、焊渣、锈蚀，法兰密封面无划痕、磕碰，焊缝无缺陷；运输固定拉杆、临时支撑无松动、变形；加强筋、加强圈无脱焊、变形；产品合格证、检测报告、材质证明书齐全。
工况与管道确认：确认管道介质、温度、压力（正压/负压）均在产品额定参数范围内，严禁超工况使用；核对对接管道的同轴度、平面度，矩形管道四个角垂直度偏差≤3‰，严禁用补偿器强行补偿管道安装偏差。
清洁与防护：安装前清理管道接口、法兰密封面的油污、铁锈、焊渣、灰尘等杂质，确保密封面贴合完好；波纹管内腔清理干净无杂物，未安装时两端加盖防尘盖，防止杂质进入。

安装操作规范

吊装要求：大口径矩形补偿器必须采用多点对称吊装，严禁单点吊装、斜拉吊装；严禁将钢丝绳直接捆绑在波纹管上吊装，严禁吊装过程中磕碰、挤压、扭曲波纹管；吊装时需设置临时支撑，防止产品自重导致波纹管变形。
焊接安装规范：焊接连接的补偿器，焊接前必须将波纹管用防火石棉布完全包裹，严禁焊渣、飞溅溅到波纹管表面；焊接端框时，严禁在波纹管上引弧、搭地线；大口径矩形补偿器焊接需采用对称分段焊接，防止焊接变形导致端框不平、法兰错位。
法兰连接规范：法兰对接时必须保持平面贴合、同轴对齐，螺栓孔完全对正，严禁强行错位安装、斜拉对口；连接螺栓采用对角均匀拧紧，扭矩一致，确保法兰密封面均匀贴合，无偏斜、无翘曲，避免局部受力过大导致法兰变形、渗漏。
运输拉杆处理：安装、水压试验过程中，严禁拆除运输固定拉杆与临时支撑；系统试压合格后、正式运行前，必须按设计要求拆除限位螺母（轴向型），或调整限位螺母至设计间隙，确保补偿器可自由变形，严禁带固定拉杆运行
预变形处理：大温差工况需做预拉伸/预压缩的补偿器，必须在厂家技术人员指导下按设计值均匀进行预变形，严禁私自随意拉伸、压缩、扭曲补偿器，预变形后需固定临时支撑，待安装完成、试压合格后再拆除。
防失稳结构安装：负压工况的补偿器，安装前需检查防失稳加强筋、加强圈是否完好，安装时严禁损坏加强结构；大口径、长距离管道的补偿器，需按设计要求安装导向支架、固定支架，严禁支架安装错位导致补偿器承受额外载荷。

水压试验与气密性试验规范

试验前准备：试压前必须加装临时支撑与限位装置，防止试压过程中补偿器超行程变形、失稳；管道固定支架、导向支架必须安装到位，严禁试压时管道推力全部作用在补偿器上；负压工况产品试压时需额外加固，防止外压失稳。
水压试验要求：试验介质为洁净水，水中氯离子含量≤25ppm（304不锈钢）、≤50ppm（316L不锈钢）；试验压力为1.5倍额定工作压力，保压30min，检查焊缝、密封面无渗漏、波纹管无塑性变形、无异常声响为合格；大口径矩形补偿器试压时需缓慢升压，避免瞬间压力冲击导致失稳。
试验后处理：试压合格后，立即排净补偿器内腔积水，用压缩空气吹干波纹管内腔，避免积水腐蚀波纹管；拆除临时支撑与限位装置，按设计要求调整限位螺母，做好标识。
气密性试验要求：气体介质、负压、易燃易爆介质管道，必须做气密性试验；试验压力为1.05倍额定工作压力，保压30min，采用肥皂水或专用检漏仪检测，无气泡、无压降、无泄漏为合格；负压工况需做真空保压试验，真空度符合设计要求为合格。

核心使用禁忌

严禁用补偿器强行补偿管道的安装偏差，强行对口、拉伸、压缩、扭曲安装，会导致波纹管四个边受力不均，提前疲劳失效、失稳变形。
严禁带压拆装、维修补偿器，维修前必须完全卸除管道两端压力，排空介质，避免介质喷溅、管道坍塌引发安全事故。
严禁在波纹管上进行焊接、引弧、敲击，严禁尖锐物体划伤、磕碰波纹管表面，严禁踩踏波纹管，避免造成承压失效、穿孔泄漏。
严禁超压、超温使用，严禁在超出产品额定参数的工况下运行；负压工况严禁超真空度使用，避免波纹管失稳吸瘪。
严禁在补偿器变形范围内设置障碍物、固定件，确保补偿器轴向、横向变形空间无遮挡，避免影响补偿器自由伸缩。
严禁无导流筒的补偿器用于高粉尘、高流速烟气工况，避免粉尘高速冲刷波纹管穿孔；严禁导流筒反向安装，避免积灰、湍流冲刷。
严禁在补偿器附近进行动火作业，如必须动火，需用防火材料完全包裹波纹管，防止焊渣、火星损坏波纹管。

维护与保养

日常巡检：运行期间每月巡检1次，检查补偿器有无渗漏、变形、锈蚀，限位装置有无松动、错位，波纹管有无失稳、鼓包、裂纹，管道运行有无异常振动、声响，发现问题及时停机处理。
定期检修：每年对补偿器进行1次全面检修，检查波纹管表面有无腐蚀、疲劳裂纹、点蚀，焊缝有无缺陷，密封件有无老化，限位装置、加强结构有无损坏、脱焊，发现异常及时更换。
积灰清理：含尘烟气工况的补偿器，每3个月清理一次波纹管内腔、导流筒内的积灰，防止积灰结块影响波纹管变形，避免积灰磨损波纹管。
防腐保养：碳钢结构件每年做一次防腐涂层检查，发现涂层脱落、锈蚀及时补涂防腐漆；沿海、腐蚀工况的不锈钢产品，定期清洁表面，去除腐蚀介质。
寿命管理：额定工况下，产品设计使用寿命≥10年，高温、强腐蚀、高频交变工况下需缩短检修周期，达到疲劳寿命的产品需及时更换。
停机防护：管道长期停机时，需排净补偿器内腔介质、积灰，用压缩空气吹干，两端加装防尘盖，存放于干燥通风的环境。

电力行业：电站锅炉烟风煤粉管道、一次风/二次风风道、引风机/送风机进出口、脱硫脱硝系统烟道、电除尘进出口管道，是电站烟风系统核心位移补偿元件。

冶金行业：高炉/转炉除尘烟气管道、烧结机头尾烟道、焦化厂废气管道、有色冶金冶炼烟气管道，适配高温、高粉尘、大口径矩形管道。

建材行业：水泥窑尾高温烟道、立磨除尘管道、陶瓷厂烧成窑烟气管道，耐高温、抗磨损，补偿热位移。

化工行业：化工废气处理系统、通风除尘管道、酸性/碱性废气输送管道、焚烧炉烟气管道，可定制防腐结构，适配强腐蚀工况。

市政环保行业：垃圾焚烧厂烟气管道、污水处理厂废气管道、大型地下车库通风管道、城市集中除尘系统，适配大口径、低压、负压工况。

暖通空调行业：大型商业建筑、体育馆、厂房的中央空调风道、通风系统，降噪减震，补偿热胀冷缩位移。

船舶与海洋工程：船舶通风系统、海洋平台废气处理管道，耐盐雾、抗腐蚀，适配船体变形补偿。

企业服务与品质承诺产品符合 TSG 规范并通过三大 ISO 体系认证，遵循多项国标及国际标准生产，出厂全项检测并可提供第三方报告，支持全流程定制，12 个月质保，7×24 小时技术及全国现场服务。
